外貌贴装手艺(SMT)工艺，，，，，是PCB基础上举行加工的系列工艺流程的简称，，，，，是现在主流的电子组装手艺工艺 。。。。。SMT工艺包括锡膏印刷、准确贴片、回流焊接等流程，，，，，其中锡膏印刷是最影响外貌贴装产品质量的一个环节 。。。。。据统计，，，，，SMT贴片制程中60-70%的缺陷是由于锡膏印刷不良引起的 。。。。。也就是说，，，，，锡膏印刷工艺的质量，，，，，很洪流平上决议了SMT生产良率的崎岖 。。。。。
SMT锡膏印刷成型不良已经成为SMT生产行业公认的手艺难点和提高生产效率的突破点 。。。。。想要解决SMT锡膏印刷成型不良，，，，，我们首先要相识常见的SMT锡膏印刷成型不良的缘故原由 。。。。。锡膏印刷历程中成型的不良征象主要有以下几种：锡膏坍塌、锡膏笼罩面积不良、锡膏连锡、锡膏偏位、锡膏少锡漏印、锡膏刮坑、锡膏脏污、锡膏体积不良 。。。。。
01锡膏坍塌
征象：锡膏缺乏以坚持稳固形状而成型边际垮塌并向焊盘外侧逐步延伸，，，，，在相邻焊盘之间组成衔接 。。。。。
缘故原由：锡膏黏度太低，，，，，黏度是锡膏坚持形状的主要参数，，，，，若是黏度过低 。。。。。印刷后锡膏边际松懈而成型垮塌征象，，，，，会导致锡膏短路问题 。。。。。
02锡膏笼罩面积不良
征象：笼罩面积是指焊盘外表需求笼罩锡膏的区域，，，，，当焊盘上的锡膏笼罩可能小于或大于钢网开孔，，，，，就是锡膏笼罩面积不良 。。。。。
缘故原由：锡膏从钢网脱模不当，，，，，或受如脱模速率等印刷参数影响，，，，，可能导致钢网脱模时锡膏边际不规则或残留在钢网孔内，，，，，使锡膏溢出焊盘或焊盘袒露导致短路或少锡问题 。。。。。
03锡膏连锡
征象：锡膏群集在PCB焊盘后不可有用坚持原来的形状而成型坍塌组成桥连 。。。。。
缘故原由：与锡膏的特征如金属含量、锡球颗粒巨细、或锡膏的管控，，，，，如是否稀释有关等 。。。。。虽然也可能与印刷参数如压力或脱模速率等有关 。。。。。
04锡膏偏位
征象：印刷的锡膏与实践焊盘没有瞄准，，，，，导致焊料印刷在阻焊膜上 。。。。。
缘故原由：线路板夹持或支持缺乏，，，，，参数设置不当或PCB厚度标准误差，，，，，导致印刷时线路板移动而爆发钢网与PCB对位偏移，，，，，锡膏印刷后成型偏位 。。。。。
05锡膏少锡漏印
征象：当焊盘上的锡膏群集不充分时称之为少锡、漏印，，，，，会导致焊点焊锡缺乏或基础就没有锡膏湿润焊盘和元件电极 。。。。。
缘故原由：刮刀速度过快，，，，，锡膏可能滑过而填充缺乏 。。。。。
06锡膏刮坑
征象：锡膏刮坑是指在印刷历程中锡膏从网孔中心部分被移除或挖空 。。。。。
缘故原由：主要是由于橡胶刮刀硬度缺乏而变形切入孔内或钢网开孔尺度过大，，，，，印刷时刮刀挖走孔内部分锡膏 。。。。。将导致焊点少锡而强度缺乏 。。。。。
07锡膏脏污
征象：板子外表的锡点在印刷流程中或之后沾污 。。。。。
缘故原由：人手或其它什么工具触遇到已印刷完成的锡膏，，，，，导致锡膏部分抹除而成型最终焊点锡量缺乏 。。。。。
08锡膏体积不良
征象：锡膏体积过大或者缺失，，，，，导致不可抵达锡膏印刷要求 。。。。。
缘故原由：钢网厚度和开孔标准不当或钢网变形，，，，，可能导致锡膏群集过多，，，，，锡膏量偏大焊点饱满 。。。。。而刮刀和印刷速度过快，，，，，会让锡膏不可充分翻腾，，，，，在钢网上爆发滑动，，，，，不可有用地填充钢网孔，，，，，导致锡膏体积缺乏 。。。。。
综上所述：锡膏印刷工艺是一道重大且细腻的工序，，，，，其中有大宗的因素会导致锡膏印刷不良，，，，，这也是多年来行业难以解决此问题的缘故原由 。。。。。而德森细密，，，，，针对这一问题提出了一套自动化一站式解决计划 。。。。。
德森细密是一家行业深耕十多年的优质自动化装备供应商，，，，，多次荣获国家高新手艺企业、双软企业、细分领域龙头企业、深圳着名品牌、国家级专精特新“小巨人”、国家863妄想肩负单位等声誉 。。。。。依附多年的钻研和探索，，，，，突破了被外洋垄断与封闭的焦点手艺，，，，，研发出了具备自主知识产权的SMT产线装备，，，，，涵盖锡膏印刷机、点胶机、涂覆机、贴装机和植拆板机等装备 。。。。。全自动视觉锡膏印刷机Hito Plus A，，，，，就是德森细密针对锡膏印刷不良这一行业痛点，，，，，研发设计的自动化视觉锡膏印刷机 。。。。。

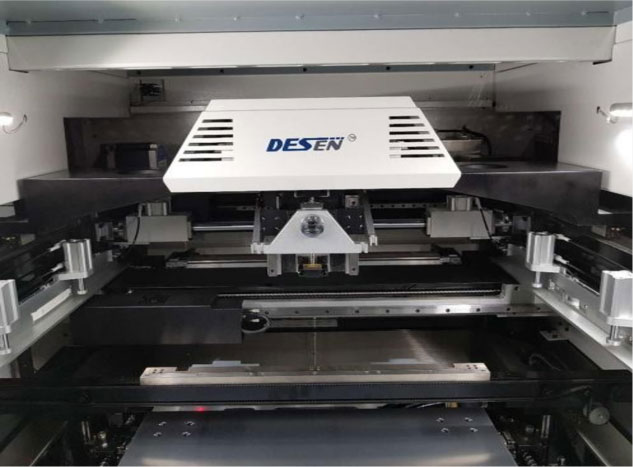

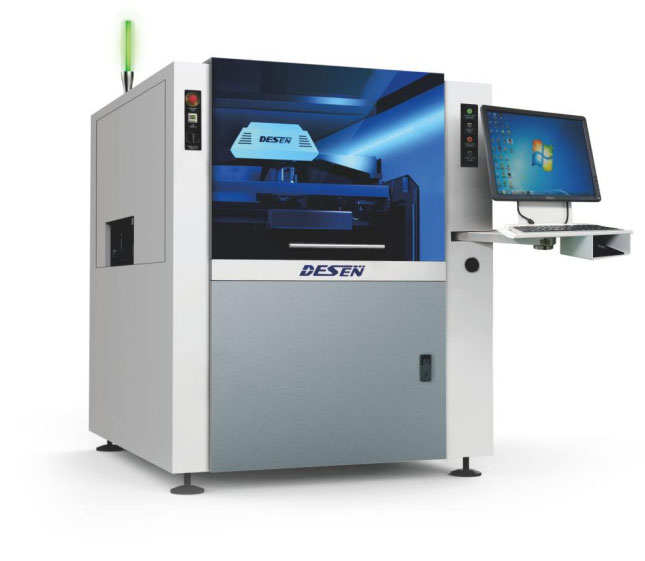

德森细密全自动视觉锡膏印刷机Hito Plus A 是德森细密的里程碑产品，，，，，使用单段式导轨传送，，，，，结构精练、清静、便于维护 。。。。。在印刷时，，，，，印刷区缓和冲区自力运作，，，，，印刷与收支板同时举行以节约时间，，，，，可以用于生产速率要求较高的产品 。。。。。同时印刷精度可以抵达 ±18μm@6σ，，，，，Cpk≥2.0，，，，，重复定位精度抵达 ±10μm@6σ，，，，，Cpk≥2.0 。。。。。唬�；；；；；；嫉憷嘈陀蟹叫巍⒃残巍⑷切巍⑹中�，，，，，或用户自界说类型，，，，，能够完完知足印刷01005、03015、0.25pitch等高精度工艺的要求 。。。。。

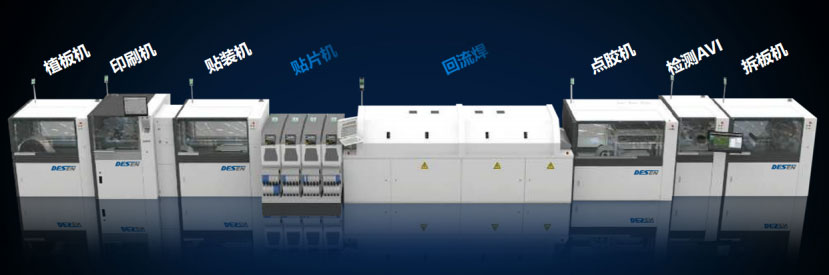

德森细密全自动视觉锡膏印刷机Hito Plus A 不但同时拥有高速率和高精度的特点，，，，，可以大幅提高锡膏印刷的生产良率，，，，，并且可以实现锡膏印刷工艺的全自动化操作，，，，，镌汰人工本钱 。。。。。同时，，，，，还可以配合德森细密高速自动点胶机、涂覆机、贴装机和植拆板机等种种全自动装备，，，，，组玉成自动SMT生产线 。。。。。
德森细密全自动视觉锡膏印刷机Hito Plus A 及其SMT产线上的各式自动化装备，，，，，具有自动化水平高、运行速率快、精度高、生产效率高的优点 。。。。。在解决SMT行业的生产难点痛点的同时，，，，，也大幅提高了行业的自动化水平，，，，，为行业降本增效提供了手艺装备支持 。。。。。
